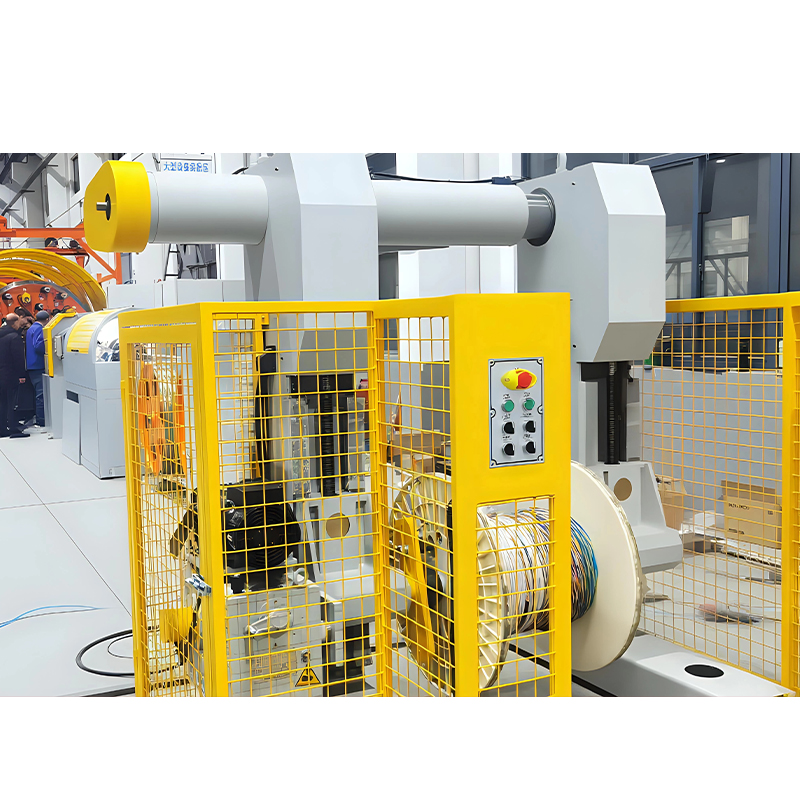

の 遊星撚線・対撚り機 高性能・複雑精密ケーブルを製造する中核装置として機能します。電気的性能、機械的強度、柔軟性、一貫性に関して非常に高い基準が要求される特殊ケーブルの製造用に特別に設計されています。この装置は、精密に調整された動作原理に基づいて動作し、複数のコアが中心軸の周りを正確に同期して回転および移動できるようにし、天の軌道運動を模倣して、撚り合わせプロセス中に最適な幾何学的対称性と構造的安定性を確保します。 Planetary Stranding Machine は、高速撚り加工中にコア内の内部残留応力を効果的に制御し、ワイヤ本来の物理的特性を維持し、統合された連続プロセスを通じて 2 層シールド/保護ラッピングとともに撚り加工を完了し、生産効率と製品の均一性を大幅に向上させます。
核となる技術原則
遊星運動アーキテクチャ: 独自の遊星歯車伝達システムを利用し、複数のペイオフ ユニットが自身の回転とともに中心巻取り軸の周りで複合回転を実行できるようにし、正確な撚り長さの制御と張力バランスを実現します。
応力最適化メカニズム: 逆トルク補償技術を採用して、より線時のねじり応力に積極的に対抗し、ワイヤのスプリングバック傾向を最小限に抑えて、完成したケーブルの寸法安定性と長期使用の信頼性を確保します。
統合プロセスモジュール: 撚り線、シールドラッピング (ホイル編組)、およびテーピングプロセスを単一の連続フローに結合し、プロセスの移行によって引き起こされる品質の変動を排除し、ケーブルコアへのシールド層の密着性と均一な密度を確保します。
代表的な応用分野
高速データ伝送ケーブル: USB 3.1、Thunderbolt、QSFP、およびその他の高速相互接続規格に準拠したデータ ケーブルを製造し、信号の完全性と低クロストークを保証します。
特殊医療機器ケーブル: 医療診断機器用のマルチコア ケーブルを製造し、複雑な医療環境における高い信頼性を保証しながら生体適合性要件を満たします。
ダイナミック アプリケーション ケーブル: ケーブル キャリア システムおよびロボット ジョイント ケーブル用に特別に設計されており、優れた耐曲げ疲労性と機械的応力耐性を備えています。
New Energy 大電流ケーブル: 電気自動車の充電ステーションおよびエネルギー貯蔵システム用の大電流ケーブルを製造し、高温環境における電気の安全性と耐久性の要件を満たします。
特殊複合構造ケーブル: 高いコア数、特殊形状の導体、複合シールド (二重層箔編組) などの複雑な構造に対応し、プロセスの制御性と製品の一貫性を確保します。
装置タイプの比較
| 機器の種類 | 動作原理 | 適切なケーブル構造 | 最大コア数 | 座礁速度 | アプリケーションの特徴 |

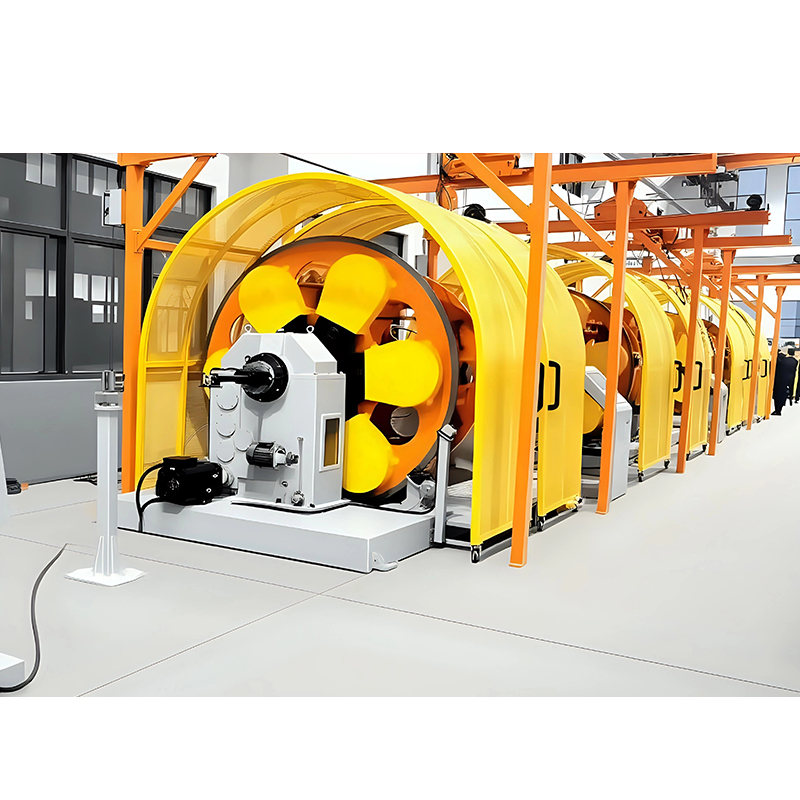

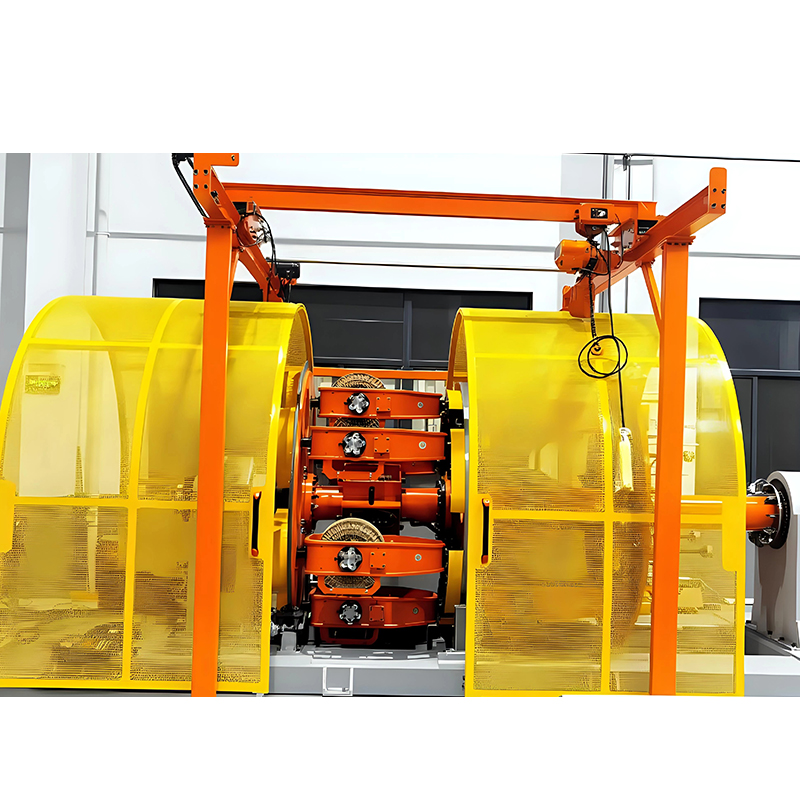

| ケージプラネタリーストランダー | 遊星歯車駆動、全体回転 | 電源ケーブル、制御ケーブル | 7～61コア | 中高速 | 堅牢な構造で、大断面のより線に適しています |
| チューブラーストランダー | チューブの回転、定常的なペイオフ | 通信ケーブル、データケーブル | 1～30コア | 高速 | コンパクトな設置面積、簡単なゲージ切り替え |
| 高速ストランダー | シングルツイスト原理、弓回転 | 電子電線、自動車用電線 | 1～7コア | 超高速 | 生産効率が高く、細線に最適 |
| バックツイストペアツイスター | アクティブバックツイスト、同期トラッキング | 高速ペアケーブル、差動ペア | 2コア | 高速 | 完全な撚り反転、優れた信号伝送性能 |
プロフェッショナルメンテナンスガイド
定期的なメンテナンスのポイント:
-
遊星ギアボックスのオイルレベルと汚れを定期的にチェックしてください。 500 稼働時間ごとにサンプルテストを行うことをお勧めします。
-
張力制御システムの校正は毎月実行し、ペイオフ単位間の張力誤差が ±5% 未満であることを確認する必要があります。
-
ワイヤー表面の傷を防ぐために、シーブとガイドプーリーを毎週洗浄および摩耗検査します。
重要なコンポーネントのライフサイクル管理:
-
遊星歯車セット: 15,000 運転時間ごとに専門家による検査を推奨します。
-
スピンドルベアリング: 10,000 時間ごとにクリアランスを確認します。 24,000 時間での交換予定。
-
サーボ ドライブ: 包括的なパフォーマンス テストと 5 年ごとのファームウェアのアップグレード。
精度維持対策:
-
レーザー測定器を使用して、撚り線の長さの精度を四半期ごとに検証します。
-
半年ごとに機械全体の動的バランス補正を行い、高速運転時の振動を低減します。
-
年に一度のオーバーホールで、すべての可動部品の取り付けクリアランスとアライメントをチェックします。
よくある技術的な質問
Q1: 遊星撚り機と従来の撚り機の主な違いは何ですか?
答え: の Planetary Stranding Machine employs a planetary motion architecture where each payoff unit revolves around the central axis while maintaining its own rotation, achieving precise stranding angle control and stress balance. Traditional equipment typically uses a single rotation method, making it difficult to completely eliminate internal torque.
Q2: より適切なタイプのより線装置を選択するにはどうすればよいですか?
答え: の selection should consider cable structure complexity, core count, conductor size, production speed requirements, and shielding needs. Planetary Stranding Machines are particularly suitable for high-precision, multi-core, complex cables requiring composite shielding, while Tubular Stranders are better suited for medium-complexity, high-speed production scenarios.
Q3: 設備の生産能力はどのように評価されますか?
答え: 実際の容量は、コア数、より線の長さ、ワイヤ直径などの要因によって異なります。たとえば、7 コア 18AWG ケーブルを製造する Newtopp Precision NP-500 Planetary Stranding Machine を使用すると、最大速度は 60 m/分に達し、理論上の 24 時間の容量は約 86,400 メートルになります。
Q4: 機器のアップグレードおよび拡張機能は何ですか?
答え: 最新の遊星撚り機はモジュラー設計を特徴としており、ペイオフユニットの追加、インライン検査モジュールの統合、または制御システムのアップグレードによる機能拡張が可能です。 Newtopp Precision の機器は、基本構成から完全に自動化されたインテリジェントな生産ラインへのアップグレードをサポートします。
