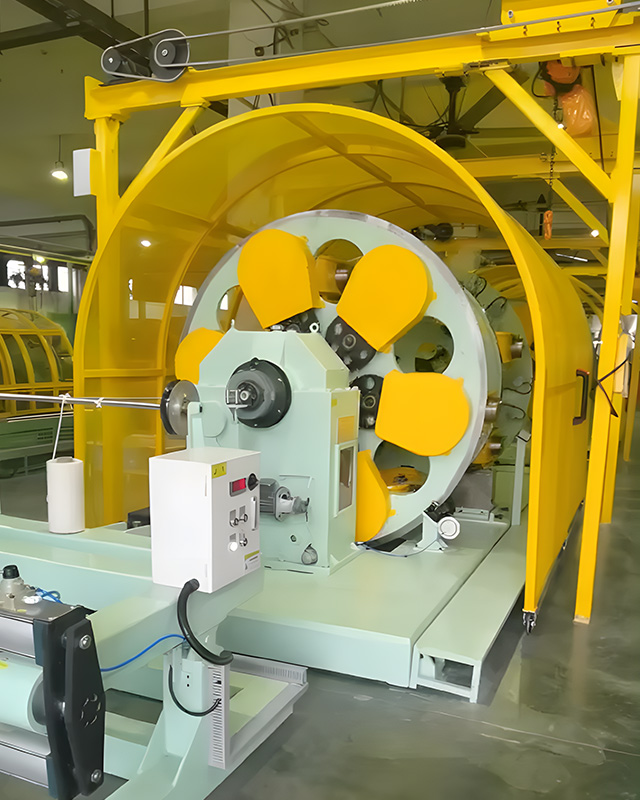

Planetary Stranding/Pair Twisting Machine は、高性能で複雑な精密ケーブルを製造するために特別に設計されたコアケーブル機械です。電気的性能、機械的強度、柔軟性、一貫性に関して非常に高い基準を必要とする特殊ケーブルに特に適しています。 ■ 精密に調整された動作原理: 独自の遊星運動アーキテクチャを利用して、複数のコア (導体または要素) が中心軸の周りを正確かつ同期して回転および移動します。この設計は基本的に天体の軌道運動を模倣しており、座礁プロセス中の極めて高い幾何学的対称性と構造的安定性を保証します。 ■ 最適化された内部応力制御: 高速撚り加工中、この機構はコア内の残留トルクを効果的に管理し、最小限に抑えます (撚り効果を大幅に低減します)。これは、コアの元の物理的特性を維持し、その後の変形を防ぎ、ケーブル全体の柔軟性と長期の耐用年数を向上させるために非常に重要です。 ■ 統合された効率的なプロセス: 重要な撚り線と二重巻きシールド/保護ステップは、単一の連続プロセスで効率的に完了します。この統合された設計により、生産効率が大幅に向上するだけでなく、プロセスの切り替えによって引き起こされる潜在的な品質変動が排除され、シールドまたは保護層と撚り線の均一性、密度、および緊密な統合が保証されます。 ■ 厳しいアプリケーション基準を満たす：その設計とプロセス制御機能により、USB 3.1 高速データ伝送仕様に準拠したケーブル、マルチコア医療機器ケーブル (生体適合性と高い信頼性が必要)、連続的な屈曲にさらされるドラッグ チェーン ケーブル (高い疲労耐性)、新エネルギー充電ステーション用の大電流ケーブル (高い電気的安全性と耐久性)、QSFP などの高速相互接続コンポーネント用のケーブルなど、最先端のケーブルの製造に最適です。これらのアプリケーションでは常に、ほぼ完璧な電気的絶縁、信号の完全性、機械的堅牢性、および環境適応性が要求されます。 ■ 複雑なケーブル構造への適応: 遊星構造は、多芯数、特殊形状導体、複合シールド構造 (二重巻きアルミ箔編組など) などの複雑なケーブル構成に対して優れた適応性と処理能力を発揮し、複雑な構造であってもプロセス制御性と製品の一貫性を確保します。

■広く使用されています：電力線、コンピュータ線、データ線、高周波線の外皮絶縁押出材に使用されます。 ■高出力：スクリュー設計の最適化、スクリューの耐久性、非凝集ゲル、クロムを剥がさない、色の変化が早い、高速ワイヤスピード、高出力。 ■高品質：押出同心度：90％以上、外径公差：/-0.03。 ■温度制御精度：輸入された高品質の温度制御テーブルを備えたSCRパワー制御マシンを採用し、マシン温度は/-1℃以内に制御されます。 ■ 簡単な制御：インテリジェントな制御、線径の自動フィードバックと調整、NEWTOPP 専用タッチスクリーンと組み合わせたホーミングマシン設計。機械の操作をより簡単かつ便利にします。

銅バスバー・アルミニウムバスバー押出製造ラインは、溶融した銅またはアルミニウム合金を特殊形状の金型から強制的に押し出し、所望の断面形状のバスバーブランクを連続生産するラインです。 ■溶解保持：金属原料を溶解し、適切な温度と純度に保ちます。 ■ 高圧押出: 膨大な圧力を使用して、溶融金属を成形ダイに押し込みます。 ■ 成形と冷却: 押し出されたプロファイルを急速に冷却し、その形状を固定します。 ■ 矯正と引っ張り: プロファイルをまっすぐにして真直度を確保します。 ■ 長さにカット：完成品を所定の長さにカットします。 ■ 積み重ねと蓄積: 完成したバスバーの収集と積み重ねを自動化します。 ■ 金型システム：製品の最終形状を決定する重要な部品です。 ■集中管理：生産プロセス全体の安定稼働を調整します。

■広く使用されています：高周波線、データ線、コンピュータ線、電力線の多群撚り線に使用されます。 ■高出力：回転速度が高く、生産効率は従来型の2倍です。 ■張力の安定性：巻き始めから最後まで巻き取り張力が一定に保たれます。 ■ 正確なピッチ：タッチスクリーン、PLC 制御でピッチを設定します。通常時や加減速時はピッチが一定です。 ■横行：軸列タイプを採用し、横行スペースと距離を自由に設定できます。 ■ これは、キャプスタンを備えた最新のカンチレバースタンディングマシンです。より良いピッチ、より良い品質。

1250 ダブルボウ撚線機は、特定のパターンに従って複数の単撚線を効率的かつ緊密に螺旋状に巻き付け (撚り)、電気的性能が向上した構造的に安定したケーブル ユニットを形成することが中心機能である産業用デバイスです。 ■ダブルボウデザイン：マシンの核心は、独自の「ダブルボウ」機構にあります。これら 2 つの弓状の伸縮機構が連携して、高速撚り時に複数のストランドの張力のバランスとスムーズな動きを確保し、応力損傷を軽減し、より線の均一性を向上させます。 ■ 効率的なワイヤ撚り機能: 多数の単線を同時に処理するように設計されており、大量の導体、光ファイバー、またはその他の線状材料 (仕様の上限まで) を効率的に束ねて撚り合わせることができます。 ■ 正確な撚り線制御: 正確な機械的伝達と制御 (クレードル式の巻き取りと繰り出しなど) により、撚りピッチ (撚りの固さ) と撚り方向の一貫性が高く、制御可能です。これは、最終ケーブルの電気的特性、柔軟性、構造的安定性を確保するために重要です。張力バランス管理: 張力調整システムと組み合わせた二重弓構造により、高速撚り中の複数のストランドの動的張力を効果的に管理し、個々のストランドが過度にきつくなったり緩んだりするのを防ぎ、破損のリスクを軽減し、より線の真円性と真直性を確保します。 ■ 適応性と柔軟な生産：さまざまな線径、材質（銅、アルミニウム、合金、光ファイバーなど）、撚り構成に対応できる設計となっており、生産の柔軟性を確保しています。 ■ 安定した生産保証：堅牢な機械構造と合理的なレイアウトにより、高速、連続的かつ安定した生産作業が保証され、大規模ケーブル製造の需要に応えます。 ■ ケーブル性能の向上：最終的な目標は、優れた導電性、信号伝送品質、耐干渉性能、機械的強度、および柔軟な曲げ特性を備えた撚り線コアを製造することです。これらのより線は、電力ケーブル、通信ケーブル、データ ケーブルなど、さまざまなタイプの電線やケーブルに不可欠なコンポーネントです。

使用法: Cat-5、Cat-5e、Cat-6、HDMI 2.1などのデータケーブルの絶縁芯線のバックツイストペイオフおよびベアツイストペアツイストに適しています。 特徴: ペアツイストの前にバックツイストを行うことで、ツイストプロセス中のワイヤの損傷を軽減します。バックツイストマシンとペアツイストマシンが連携して動作しました。 主要部品: Φ500アクティブバックツイストペイオフマシンとΦ500ペアツイストマシン

使用法: CAT5E/CAT6/CAT7 LANケーブルのペアツイストに適しています。 1. トリプルピッチ設計、裏撚り率 33% の場合、従来の二重撚り機の 1.5 倍の速度。 2. サーボ電子ピッチ、タッチ スクリーン設定、PLC コントローラー、精度 /-2% 以内。 3. アクティブテイクアップ、空ボビンから満ボビンまで安定した張力。
