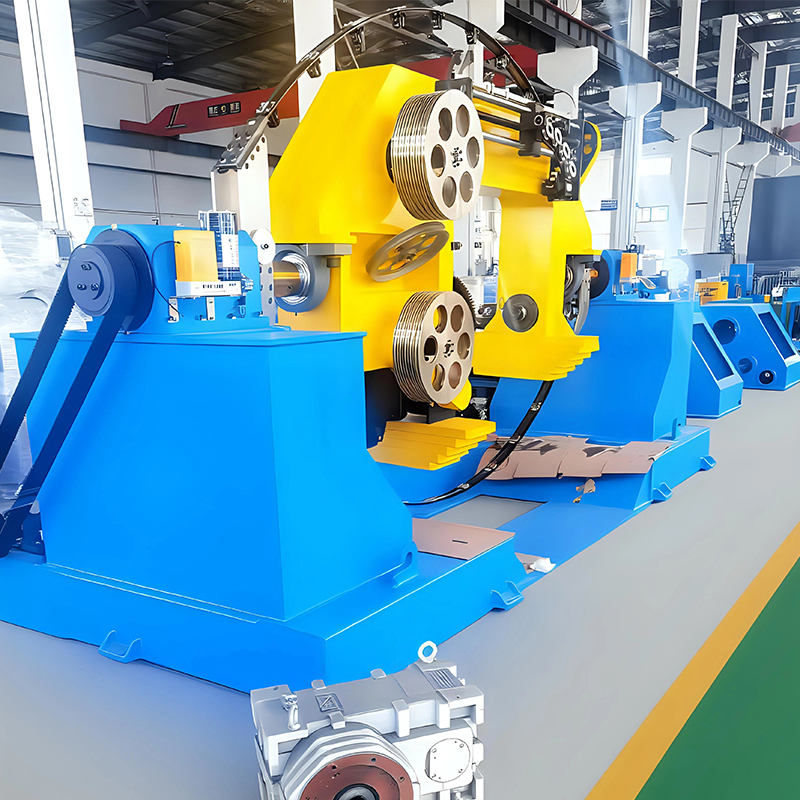

の 1250 ダブルボウ撚り機 は、ケーブル製造業界の重要な装置であり、複数の単線 (銅/アルミニウム導体や光ファイバー ユニットなど) を効率的、均一、高精度で螺旋状に撚り合わせるために特別に設計されています。その核心は独自の機械構造にあり、高速動作時に各ワイヤの張力のバランスと正確な撚り長さを保証し、それによって安定した構造と優れた電気的性能を備えたケーブルコアを製造します。 Jiangsu Newtopp Precision Machinery Co., Ltd. の主力製品の 1 つである 1250 ダブルボウ撚り機 は、ハイエンド ケーブル機器の分野における同社の深い技術的専門知識と製造職人の技を体現しています。
中心となる設計原則と技術的なハイライト
1. ダブルボウペイオフシステム
これがこのモデルの名前の由来であり、従来の撚線機に対する主な利点です。 2 つの対称的な弓形クレードルは、正確な同期制御により、次の重要な性能を実現します。
| 伝統的なシングルボウ/非ボウストランダー | 1250 ダブルボウ撚り機 |
| ワイヤの張力が不均一になり、より線の真円度に影響を与える場合があります。 | ダブルボウ同期補正により、すべてのワイヤにわたって非常に一貫した張力が確保され、隙間のないしっかりとした撚り線が得られます。 |
| 高速動作時の慣性が大きいと、振動や断線の原因となります。 | 優れたダイナミックバランスによりスムーズな動作が保証され、振動とワイヤストレスが大幅に軽減され、高速連続生産に適しています。 |
| ボビン交換やトラブルシューティングのための長いダウンタイム。 | 人間工学に基づいた設計により、操作とメンテナンスが容易になり、計画外のダウンタイムが削減され、全体的な生産効率が向上します。 |
2. 効率的な撚線と正確な制御
-
高容量: 最大 1250 ユニット以上 (ワイヤの直径に応じて) 撚り合わせられるように設計されており、断面が大きいマルチコア ケーブルのケーブル コア製造ニーズに対応します。
-
正確な撚り長さ: 高度な機械的トランスミッションまたはサーボ制御システムを利用し、安定した調整可能で再現性の高い撚り長さを提供し、さまざまなケーブル規格 (UL、CE、VDE など) に完全に準拠します。
-
高速: 最適化されたダブルボウ設計により回転質量が軽減され、品質を維持しながら機械速度の向上が可能になり、それにより生産量が増加します。
国立ハイテク企業として、ニュートップの研究開発チームは、ケージおよびチューブラー・ストランダーに関する長年の経験をダブル・バウ設計に統合し、高速ストランダーの効率とケージ・ストランダーの正確な張力制御を組み合わせました。
主な応用分野
の 1250 Double Bow Stranding Machine is widely used in cable types requiring high-quality stranded conductors:
-
データ通信ケーブル：Cat5e、Cat6、Cat7などのペア撚りまたは芯撚り
-
電力ケーブル: 低電圧から中電圧の電力ケーブル用の導体撚り線。
-
特殊ケーブル: ロボット ケーブル、自動車用ワイヤー ハーネス、新エネルギー (太陽光発電、充電パイル) ケーブル、産業用バス ケーブルの精密撚線。
-
その他の線材：電話コード、オーディオケーブル、各種金属材料の撚り線。
Newtopp は、データ ケーブル、産業用ケーブル、ロボット ケーブル用の完全な生産ライン機器を提供した経験を活用して、1250 Double Bow Stranding Machine が上流および下流の機器 (Newtopp の押出機やテーピング機など) と完璧な相乗効果で動作し、高効率の生産ラインを形成することを保証します。
機器の選択とメンテナンスガイド
1. 選択の参考となる主要パラメータ
| パラメータ | 説明と考慮事項 |
| 適用線径範囲 | より線にする単線の直径範囲を確認し、機械との互換性を確保します。 |
| 最大。座礁ユニット数 | 製品の最大コア数要件に基づいて選択してください (例: 1250 タイプ)。 |
| 撚り長さの範囲 | すべての製品仕様のレイ長要件をカバーしていることを確認してください。 |
| 最大。主軸速度 | 生産効率に直接影響します。マシンの安定性とのバランス。 |
| ペイオフボビンサイズ | 既存の工具と材料の仕様を一致させて、追加投資を最小限に抑えます。 |
| 張力制御方法 | 機械的摩擦、磁性粒子ブレーキ、またはサーボモーター。精度もコストも異なります。 |
2. 日常メンテナンスのポイント
-
定期的な注油：マニュアルに従って、ギアボックスやベアリングなどの可動部品に注油してください。
-
清掃：精度の低下を防ぐため、機械内部の金属片やゴミを速やかに取り除きます。
-
張力システムの検査: 張力制御メカニズムを定期的に校正および検査し、応答性と正確なパフォーマンスを確保します。
-
機械的固定チェック: すべての接続ポイント、特に高速回転部分のボルトの緩みをチェックします。
-
電気系統チェック：センサー、ブレーキ、PLC、その他の電気部品の動作状態を検査します。
Jiangsu Newtopp Precision Machinery Co., Ltd. は、高品質の 1250 ダブルボウ撚線機を提供するだけでなく、機器がそのライフサイクル全体にわたって最適なパフォーマンスを維持できるように、包括的なオペレータートレーニング、詳細なメンテナンスマニュアル、および長期のスペアパーツサポートも提供します。
よくある質問 (FAQ)
Q1: ダブルボウ ストランダー、チューブラー ストランダー、ケージ ストランダーの主な違いは何ですか?
A1: の core differences lie in the pay-off system and tension control. Tubular stranders have stationary bobbins, suitable for low-speed, coarse stranding. Cage stranders have bobbins rotating with the cage, offering good tension control for precise multi-layer stranding but with speed limitations. The 1250 Double Bow Stranding Machine's dual-cradle structure is an efficient compromise. It offers better tension control and higher speed than tubular stranders, and a simpler, more maintainable structure compared to high-speed cage stranders, making it particularly suitable for high-speed, precise stranding of medium-diameter wires in high counts.
Q2: 撚線導体の過度の内部ねじり応力やスプリングバックを防ぐにはどうすればよいですか?
A2: これはまさに 1250 Double Bow Stranding Machine の本質です。ダブルボウの対称設計と正確な同期システムにより、収束点ですべてのワイヤーの張力がほぼ同じになることが保証されます。 Newtopp の設計は、ガイドホイールの経路とテークアップ角度を最適化し、不要な曲げ応力を最小限に抑え、不均一な張力や過度の変形によって引き起こされる内部応力の蓄積や製品のスプリングバックを根本的に防ぎます。
Q3: 貴社の装置は既存の生産ラインとの互換性をどのように確保していますか?
A3: 研究開発、設計、製造をカバーするフルチェーンのサプライヤーとして、Jiangsu Newtopp Precision Machinery Co., Ltd. は、生産ラインの相乗効果の重要性を深く理解しています。当社は、インターフェースの柔軟なカスタマイズ (電気信号、機械的寸法、速度マッチングなど) を提供し、1250 ダブルボウ撚線機をお客様の既存の生産ライン、または他の Newtopp 機器 (押出機、テーピング機など) で構成される新しいラインにシームレスに統合できるようにし、インテリジェントで連続的な生産を可能にします。
Q4: 主要コンポーネントの寿命はどれくらいですか?また、交換は簡単ですか?
A4: ニュートップは高品質のベアリング、ギア、電気部品を使用することにこだわっています。主要な機械部品は強化され、精密機械加工されており、長寿命を実現します。一方、この装置はモジュール設計を採用しており、摩耗部品やメンテナンスポイントに簡単にアクセスでき、簡単に交換できます。昆山にあるような同社の拠点は、純正のスペアパーツと技術サポートの迅速な供給を保証します。
