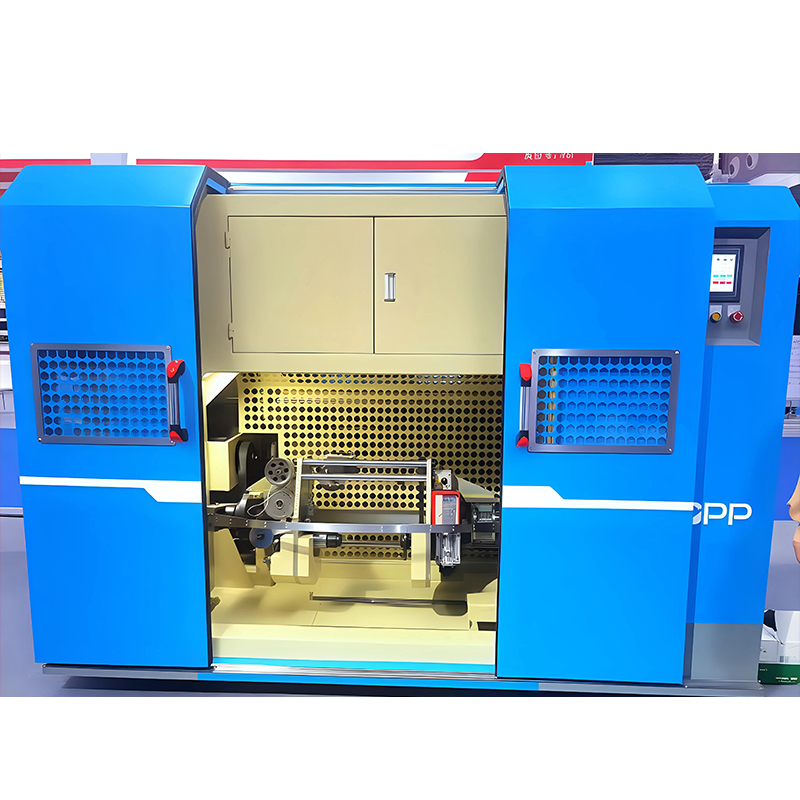

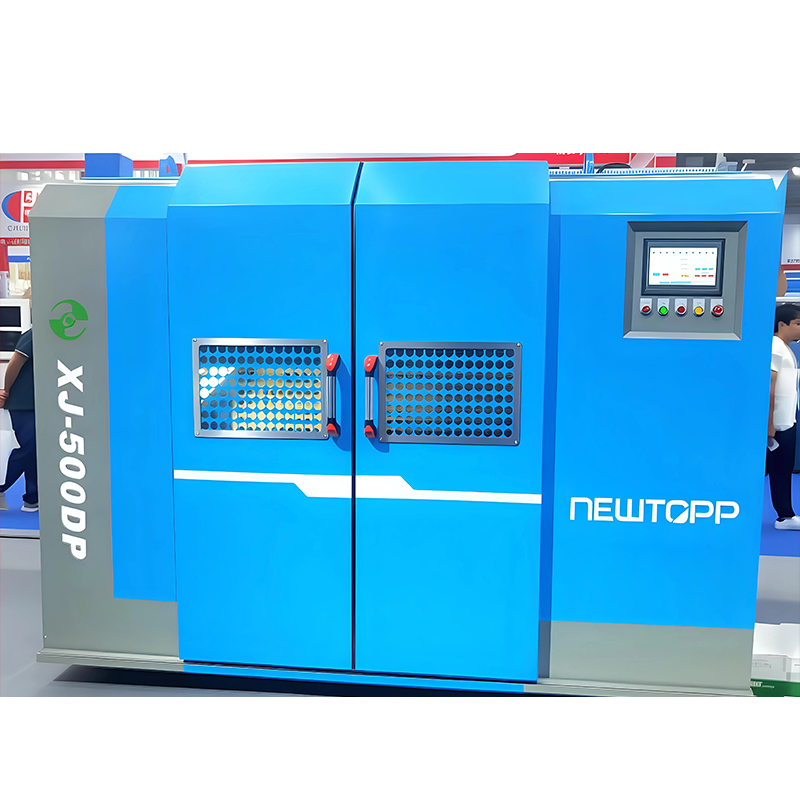

横型・縦型裏撚り＋ペア撚り機

の 横型・縦型裏撚り線機 は、ハイエンドのデータ ケーブル製造において極めて重要な装置です。 Cat-5、Cat-5e、Cat-6、HDMI2.1 などの高精度データ ケーブルで使用される絶縁コア ワイヤのバックツイスト ペイオフおよびベア ツイスト ペア撚り用に特別に設計されています。この機械の核心は、相乗効果のある「最初にバックツイスト、次にペアツイスト」動作モードにあり、より線プロセス中のワイヤのストレスと損傷を効果的に軽減します。これにより、ワイヤ ペアの電気的性能の安定性と一貫性が確保され、高性能で遅延の少ないデータ伝送ケーブルを製造するための基盤が形成されます。

江蘇ニュートップ精密機械有限公司のケーブル機器製品マトリックスの主要コンポーネントとして、このバックツイストペア撚線機には、高精度機械製造分野における10年以上の研究開発経験が組み込まれており、「精度、効率、信頼性」というエンジニアリング哲学の一貫した追求を反映しています。

徹底した技術原理分析

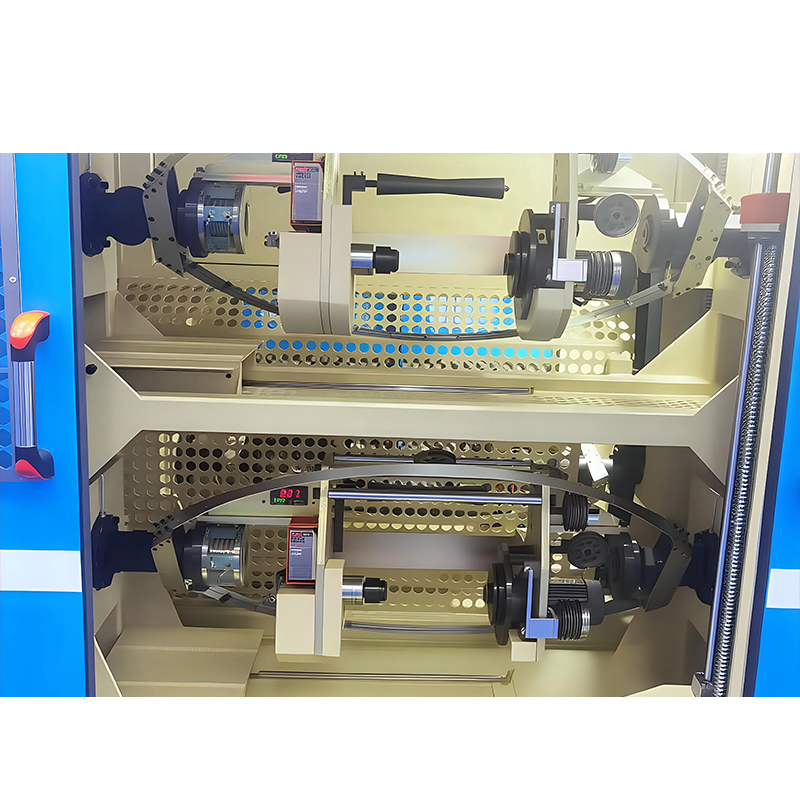

の equipment operates through the coordinated work of a Φ500 active back-twist pay-off machine and a Φ500 pair stranding machine. Its core principle is that the active back-twist pay-off unit neutralizes the inherent torsion of the core wire generated during the unwinding rotation in real-time, placing the core wire in a state of "zero torsion" or minimal residual stress before it enters the stranding unit. Subsequently, the pair stranding machine twists two core wires into a pair with high-precision pitch control.

このプロセスにより、従来のペア撚り線におけるトルクの蓄積によって引き起こされる絶縁層への微小な損傷や導体の伸び率の変化などの問題が最小限に抑えられ、リターンロスやニアエンドクロストーク（NEXT）などのワイヤペアの主要な電気的性能パラメータが大幅に改善されます。

代表的な応用例

国立ハイテク企業の研究開発力を活用して、Newtopp Precision は、基本的なワイヤ製造のための前述のハイエンド アプリケーションの厳しい要件を完全に満たすバックツイスト ペア撚り機を設計します。

メンテナンスと技術サポート
横型/縦型バックツイストペア撚線機が最適な精度と安定性を長期にわたって維持できるように、ニュートップでは次のメンテナンスガイドラインに従うことをお勧めします。

1. 日常点検: 空気圧コンポーネントの圧力、張力システムの応答、主軸受の温度上昇、および異常な振動を確認します。

2. 定期メンテナンス: 回転部品 (バックツイスト ベアリング、ストランディング バウ ベアリングなど) に指定されたグリースをスケジュールに従って補充し、光電センサーを清掃し、すべての電気接続を検査して締めます。

3. 精度校正: 専門機器を使用して、バックツイスト角度と撚りピッチを定期的に校正します。このサービスはニュートップの専門エンジニアがご提供いたします。

Newtopp Precision は、ISO9001 品質管理システムを通じて納品されるすべての機械の品質を保証します。研究開発、製造、販売をカバーするフルチェーンのサービスシステムによって、設置から試運転、オペレーターのトレーニング、生涯にわたる技術サポートに至るまで、お客様に包括的なサポートを提供します。

よくある質問 (FAQ)

1. Q: データ ケーブル ペアの製造に「バックツイスト」ステップが必要なのはなぜですか?
   答え: ペイオフ工程中に絶縁芯線に蓄積される回転応力を除去するために、逆撚りが採用されています。逆撚りを行わずに直接ペア撚りすると、この応力によりワイヤの内部構造が微細に変形し、高周波信号伝送中の特性インピーダンスとクロストーク指標の安定性に重大な影響を及ぼします。そのため、ケーブルが Cat-6/HDMI 2.1 などの高規格テストに合格することが困難になります。

2. Q: 通常のペアツインと比較して、Newtopp のバックツイストペア撚り機の具体的な利点は何ですか?
   答え: の core advantage is the integrated synergy of "active back-twist" and "high-precision pair stranding." Ordinary pair twinners lack back-twist or have only simple over-twist compensation, which can easily cause wire damage. Our equipment achieves active back-twisting through a precision control system, protecting the wire from the source. Simultaneously, the stranding unit, with its high-rigidity design and advanced drives, ensures extremely uniform and consistent lay length. This directly enhances the first-pass yield rate of the product's electrical performance and overall production yield.

3. Q: 水平型と垂直型のどちらを選択する際に考慮すべき主な要素は何ですか?
   答え: の primary consideration is the spatial layout of the workshop (elongated or tall space). Secondly, consider operational and maintenance habits. The horizontal type facilitates operation and is suitable for most traditional workshops. The vertical type saves floor space and is ideal for modern production lines with high automation and compact layouts. Newtopp sales engineers can provide optimal selection recommendations based on your specific floor plan.

4. Q: この装置は、異なる仕様 (直径、撚り長さなど) のコアワイヤの生産に対応できますか?
   答え: はい。 Newtopp のバックツイストペア撚り機は、優れた多用途性を考慮して設計されています。タッチスクリーン上でペイオフスプールを変更し、テンショナーを調整し、より線パラメータ（速度、ピッチなど）を変更することで、異なるワイヤペア仕様の間で生産を迅速に切り替えることができます。詳しい操作マニュアルやパラメータ設定ガイドをご用意しております。

5. Q: ニュートップは装置メーカーとして、装置の長期安定稼働をどのように確保していますか?
   答え: まず、メインスピンドル、ベアリング、サーボシステムなどのコアコンポーネントは、国際的に有名なブランドから調達されています。第二に、当社は独立した研究開発センターと仕上げセンターを所有しており、主要な構造部品の社内での精密機械加工を可能にし、基本的な品質を確保しています。最後に、当社はリモート診断、スペアパーツの供給、定期的なフォローアップなどの包括的なアフターサポートを提供し、お客様の生産ラインが継続的かつ効率的に稼働することを保証します。当社の ISO14001 環境管理システムでは、機器の製造およびサービスにおける環境責任の実践にも取り組んでいます。
