ケーブル製造業界は、特にデータ伝送、自動車、ロボット、新エネルギー分野のアプリケーションにおいて、より高性能、より高い信頼性、より複雑な設計に対する需要の高まりに直面しています。高周波信号線、ロボット ケーブル、自動車用ハーネスなどの特殊ケーブルの製造の中心には、絶縁テーピングまたはラッピングという精度に依存する重要なプロセスがあります。このプロセスでは、導体の周囲に均一でギャップのない絶縁層を構築します。これは、電気的完全性、信号忠実度、長期耐久性の基礎となります。

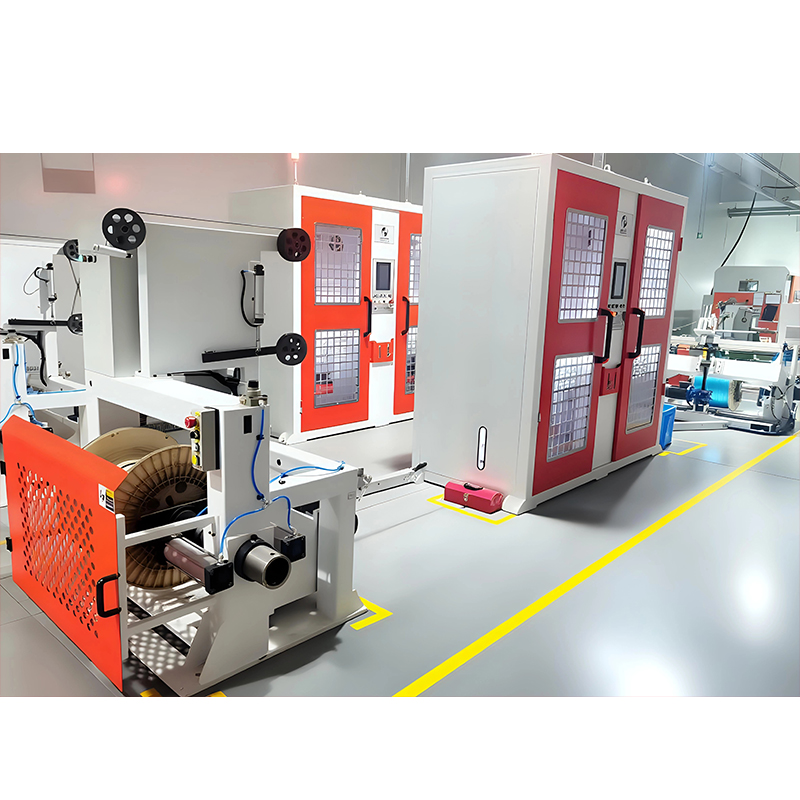

最新のケーブル、特に複雑な導体上の多層設計の厳しい要件を満たすには、従来の機械式テーピング システムでは不十分になってきました。業界は、一貫性、速度、適応性を保証する高精度のデジタル制御システムに移行しています。これはまさに技術的なギャップであり、次のようなソリューションによって対処されます。 数値制御縦型二層・多層サーボテーピングマシン 江蘇ニュートップ精密機械から。このシステムは次世代のテーピング技術を体現しており、多軸サーボ アルゴリズムと調整された垂直デュアル ステーション制御を活用して、絶縁層の適用方法を変革し、よりスマートでより高性能なケーブル製造装置への要求に直接応えます。
絶縁テーピングの中心概念
技術の進歩を評価するには、絶縁テーピングプロセスの基本的な目標と課題を理解することが不可欠です。
-
主な目的: 中心となる機能は、PTFE、ポリエステル、複合フィルムなどの絶縁テープを、正確に重ね合わせて導電性コア (単線、撚り線、または平行導体) の周りにらせん状に巻き付けることです。これにより、連続的で均一な誘電体バリアが形成されます。
-
中心的な課題 - 張力制御: テープの張力を一定にすることが最も重要です。張力が変動すると、不均一なラップ密度、ギャップ、しわ、またはテープの伸びが発生し、電気的性能を低下させる絶縁欠陥につながります。研究では、効果的な張力制御が最終製品の品質の主な決定要因であることが強調されており、最新の戦略では、より高精度でよりシンプルなシステムを実現するために、閉ループ、センサーレス、または間接的な制御方法に焦点を当てています。
-
精度の要求 - パスの安定性: テープが導体に接触する点 (形成点) は、空間的に安定していなければなりません。機械の加速中、一定速度中、または減速中にドリフトが発生すると、オーバーラップやピッチが不一致になり、絶縁体の完全性と均一性が損なわれます。
業界の指標
コンセプトから測定可能なパフォーマンスに移行し、業界はいくつかの主要な指標に基づいてテーピング機器を評価しています。次の表は、従来のシステムの機能と、数値制御垂直二層/多層サーボ テーピング マシンなどの高度なサーボ駆動ソリューションの機能を対比しています。
| パフォーマンス指標 | 従来型/機械式テーピング装置 | 高度なサーボ駆動テーピング システム (例: Newtopp のソリューション) | ケーブルの品質と生産への影響 |
| 張力制御 | 多くの場合、機械式または開ループです。張力はリールの直径と速度によって異なります。 | リアルタイムの計算と補償を備えた閉ループの無段階張力場制御。 | 手作業による介入を排除し、均一な層密度を確保し、張力のスパイクやたるみによって引き起こされる欠陥を防ぎます。 |
| 速度とスループット | 機械的なリンクによって制限されます。サイクル時間が遅くなります。 | 統合された高慣性スピンドル ドライブにより、単位時間あたりの材料スループットが飛躍的に向上します。 | 大量または厚い断熱材の要件に応じて、生産能力と効率が大幅に向上します。 |
| ラッピングパスの精度 | 機械的な遊びや慣性によりドリフトしやすい。 | プログラム可能なモーション コントローラーにより、すべてのモーション フェーズにわたってテーピング形成ポイントのドリフトがゼロになります。 | 高周波ケーブルや小型ケーブルにとって重要な、完璧なオーバーラップ率と幾何学的一貫性を保証します。 |
| プロセスの柔軟性 | 異なる導体またはラップパターンに必要な工具の変更。適応力が限られている。 | インテリジェントな配置トポロジにより、デジタル プリセットを介して幅/ピッチ パラメータを自由に 3D 定義できます。 | 迅速な切り替えを可能にし、ハードウェアを交換することなく、幅広い従来型および特殊なワイヤ構成に対応します。 |
| オートメーションとインテリジェンス | 手動のセットアップと監視が一般的です。 | デジタルでプリセットされたパラメータ、多軸サーボ調整、およびリアルタイム補正メカニズム。 | オペレーターのスキルへの依存を軽減し、人的エラーを最小限に抑え、スマートファクトリーセットアップへの統合への道を開きます。 |
調整による安定性
簡略化された図は、主要な技術的差別化要因を視覚化するのに役立ちます。従来のシステムでは、導体の送りとテープ ヘッドの動きを疎結合として扱うことが多く、経路が不安定になります。対照的に、真のサーボ テーピング システムは、それらを調整された多軸システムとして扱います。モーション コントローラーは、導体の回転 (C 軸)、テーピング ヘッドの水平移動 (X 軸)、および二層システムでの垂直位置決め (Y 軸) をリアルタイムで同期します。この電子ギアと動的な張力制御を組み合わせることで、テーピング形成ポイントを空間内に固定し、速度の変化に関係なく完璧なラップの一貫性を保証します。
未来のテーピング ソリューションを形作る軌跡
ケーブル機器セクターは静的ではありません。いくつかの強力なトレンドがイノベーションを推進し、次世代機械の要件を定義しています。
-
極度の精度と小型化の推進: 家庭用電化製品、医療機器、ロボット工学用のケーブルが小型化および複雑化するにつれて、テーピングにおける超精密精度の需要が急増しています。これは機械的な精度を超え、テープの配置と張力をミリメートル未満で制御する必要があり、高度なサーボ システムが優れている領域です。
-
統合とスマート製造: 機器はもはや孤立した島ではありません。トレンドは、完全に統合された、データが豊富な生産ラインに向かっています。最新のテーピングマシンは、標準通信プロトコル (EtherCAT や Modbus など) を提供し、リモート監視をサポートし、プロセス分析と予知保全のためのデータを提供する必要があります。
-
材料の多用途性と持続可能性: メーカーは、より高い温度定格、環境規制、またはコスト目標を満たすために、新しい、多くの場合困難な断熱材料を模索しています。機器は、アプリケーションの品質を損なうことなく、古典的なポリマーから高度な複合材料まで、幅広いテープ材料を処理する必要があります。さらに、エネルギー効率の高い設計が競争力の必須条件になりつつあります。
-
運用の機敏性の要求: 短い製品ライフサイクルと多品種少量生産では、迅速に切り替えられる機器が必要です。 CNC サーボ テーピング マシンのプログラマビリティとデジタル プリセット機能は、このニーズに直接対応し、ダウンタイムを削減し、工場の柔軟な製造能力を拡張します。
これらの傾向は総合的に、絶縁テーピングが完全にデジタル化され、適応性が高く、シームレスに統合されたプロセスとなる未来を示しています。数値制御垂直二層/多層サーボ テーピング マシンの技術基盤 (デジタル コア、サーボ精度、インテリジェント制御) は、この未来に正確に適合しており、今日のツールであるだけでなく、将来のケーブル製造の課題に対応するプラットフォームにもなります。
よくある質問 (FAQ)
Q: 縦型サーボテーピングマシンはどのようなタイプの導体を処理できますか?
答え: 私たちのマシンは、優れたトポロジー適応性を実現するように設計されています。単純な単一の単線導体から複雑な撚り線または並列導体まで、幅広い範囲を効率的に処理でき、さまざまな構成での連続センターラッピング要件に対応できます。
Q: テープリールの直径が小さくなるにつれて、システムはどのようにして一定の張力を維持しますか?
答え: 当社は、洗練された閉ループ張力感知モジュールとリアルタイム計算補正メカニズムを採用しています。このシステムは、変化する慣性とテープ リールの直径に動的に調整し、単純なシステムでは一般的な制限であるオペレーターの手動介入を必要とせずに、走行全体を通じて一定の張力場を維持します。
Q: この機械は、高周波ケーブルに必要な正確で一貫したオーバーラップを生成できますか?
答え: 絶対に。プログラマブル モーション コントローラーは、正確なテープ オーバーラップ率をデジタル的にプリセットします。さらに重要なことは、その多軸調整により、加速中、一定速度中、減速中のテーピング形成点の空間座標のゼロドリフトが保証されることです。この空間的安定性は、高周波信号線の最適な電磁両立性（EMC）に必要な、完璧でギャップのない絶縁を実現するために重要です。
Q: 当社では、特定の幅とピッチ要件を備えた独自のケーブル設計を行っています。カスタマイズは可能ですか？
答え: はい。私たちのマシンの核となる機能は、そのインテリジェントな配置トポロジーです。アキシャルタイプの巻き取りシステムは、3 次元での幅とピッチのパラメータの自由な定義をサポートしており、当社のエンジニアは、お客様の複雑なワイヤゲージと設計仕様に合わせて調整された正確な配置マトリックスを生成できます。
