惑星座礁マシンとは何ですか?

A 遊星座礁機 は、独自の遊星運動を通じて個々のストランドの絶対的な真直度と張力を維持しながら、複数のワイヤのストランドを中心コアまたは軸の周りに撚り合わせる、高度に特殊化されたワイヤおよびケーブルの製造装置です。従来のバンチングやリジッドケージストランダーとは異なり、 遊星座礁機 各ワイヤボビンが機械の中心シャフトを周回する際に、それぞれの軸を中心に回転することを保証し、個々のフィラメントの望ましくないねじれや逆ねじれを完全に排除します。国際電線機械協会 (IWMA) の業界データによると、プラネタリー撚り技術は、高電圧電力ケーブル、海底ケーブル、および高度なデータ伝送線の製造において不可欠となっており、撚り長さの精度と撚り導体の機械的完全性が、最終的な電気的性能と動作の安全性にとって最も重要です。

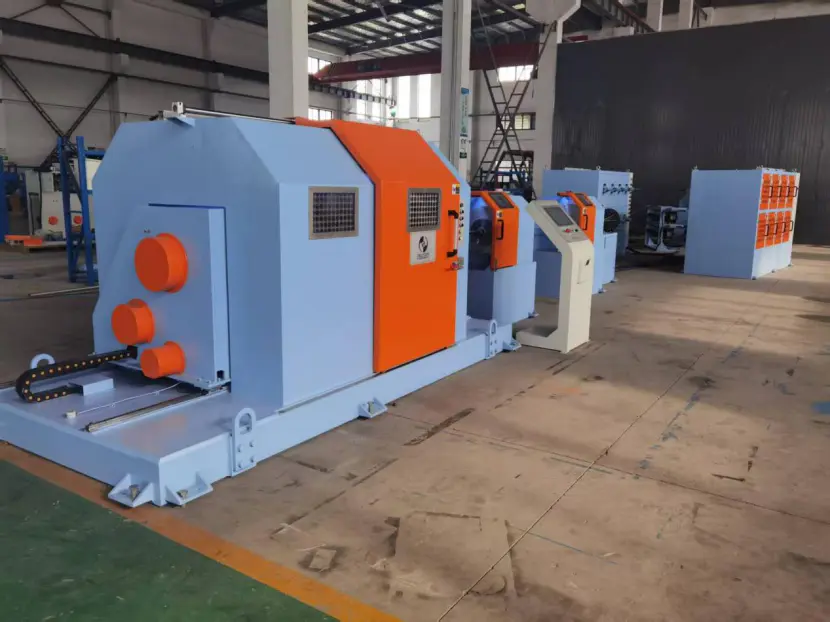

惑星座礁マシンとは何ですか?またどのように動作するのですか?

遊星撚り機はマルチボビン回転システムであり、各ペイオフボビンが、より大きな回転メインフレーム内の個別に駆動される回転クレードルに取り付けられており、ねじり応力や制御されない変形を発生させることなく、個々のワイヤを一緒に撚ることができます。 の基本原理 遊星座礁機 これは、太陽の周りの地球の動きと比較することができます。地球が太陽の周りを公転しながらその軸を中心に回転するのと同じように、機械内の各ワイヤ ボビンはワイヤを繰り出すためにそれぞれの中心の周りを回転し、同時により線導体の中央集合点の周りの円形経路で運ばれます。この二重回転機構は、コアの周りに螺旋状に巻き付けられている間に固定ボビンから引き抜かれた場合に各ワイヤに蓄積される逆ねじれを中和するため、非常に重要です。標準的なレイアップでは、18 個のボビンを備えた 1/2 インチ (12.7 mm) のレイ プレートで最大 37本の個々のワイヤストランド メインローターの回転速度は 1 回のパスで最大 毎分100～300回転 機械のサイズとワイヤーのゲージによって異なります。動作全体は、同期サーボ モーターとプログラマブル ロジック コントローラー (PLC) によって制御され、撚り長さ (コアの周りでストランドが完全に 1 回転するのに必要な軸方向の距離) が許容誤差以内に維持されます。 ±1% 。 Wire Association International の報告によると、中電圧および高電圧の電力ケーブルで使用される多層同心撚りにはこのレベルの精度が必要であり、撚り長さのわずかな不一致でも、部分放電や早期の絶縁破壊につながる局所的な電気ストレス ポイントが発生する可能性があります。

従来の方法に対する惑星座礁の重要な利点

遊星撚り機の決定的な利点は、完全にねじれのない撚り導体を製造できることであり、これにより、優れた幾何学的均一性を達成しながら、個々のワイヤの伸び特性と破断強度が維持されます。 従来の剛性ケージストランダーまたはチューブラーストランダーでは、ボビンが回転フレーム内に固定され、ワイヤがフランジ上で引き抜かれ、コアの周りでケージが完全に回転するたびに各ワイヤに 360 度のねじれが生じます。このねじれによりワイヤが永久に変形し、引張強度が低下し、完成したケーブルの外側のストランドが曲げや張力によってコアから分離する状態である鳥かご現象が発生しやすくなります。対照的に、惑星の運動は、 遊星座礁機 ねじれが相殺され、ケーブル構造内でストランドが完全に真っ直ぐになります。これにより、撚り線導体は、曲線因子 (導体の断面積に対するワイヤの総断面積の比) を最大で達成できます。 93% ～ 95% 、特定の直径の導電率を最大化します。電力伝送における銅またはアルミニウム導体の場合、この密度の向上は、線路抵抗の減少と I²R 損失の低下に直接つながります。さらに、遊星撚線導体の滑らかでコンパクトな表面により、110 kV 以上で動作する高電圧ケーブルでコロナ放電を引き起こす可能性のあるエアギャップや突起が最小限に抑えられます。大規模なテーピングやスクリーニングの必要性を減らすことで、メーカーは大規模な生産において材料コストを大幅に節約できます。

遊星撚り機は現代産業のどこで使用されていますか?

遊星撚線機は主に、機械的および電気的要件が非常に厳しく、ワイヤのわずかな歪みや撚り長さの不規則性さえも許容できない高性能導体の製造に使用されます。 主な応用分野は次のとおりです。

• 高圧および特別高圧電力ケーブル： ねじれのない完全に圧縮された導体は、 遊星座礁機 定格 66 kV ～ 500 kV の XLPE 絶縁ケーブルには不可欠です。 CIGRE 技術パンフレット 720 によると、遊星撚線セグメント導体 (ミリケン導体) の滑らかな外面により、地下送電網における長期ケーブル障害の主な原因である、導体と絶縁の界面での電気ツリー現象のリスクが最小限に抑えられます。
• 海底および海底電力ケーブル: これらのケーブルは、敷設作業中に継続的な動的曲げと張力にさらされます。ねじれのない銅またはアルミニウムより線によって保持される高い引張強度と柔軟性は、導体の破損を防ぐために非常に重要です。 CRU Group の業界アナリストが指摘しているように、海底ケーブルで 1 つの障害が発生すると、修理費用が数百万ドルを超える可能性があります。
• 特殊な制御およびデータ伝送ケーブル: ロボット アーム、航空宇宙用配線、およびハイエンド オーディオ ケーブルでは、不規則な導体形状によって引き起こされるマイクロフォニック ノイズや信号反射は容認できません。優れた同心度と表面平滑性を実現 遊星座礁機 一貫したインピーダンスと信号の整合性に必要な安定した電気特性を提供します。
• スチールコードとワイヤーロープの生産： タイヤ補強コードや高強度吊り上げロープの場合、切断時の巻き戻りを防ぐために、個々のスチール フィラメントを残留ねじり応力なしで撚り合わせる必要があります。遊星ストランダーは、撚り長さが非常に正確で、負荷がかかっても回転しないマルチストランド ロープを製造するために使用されます。

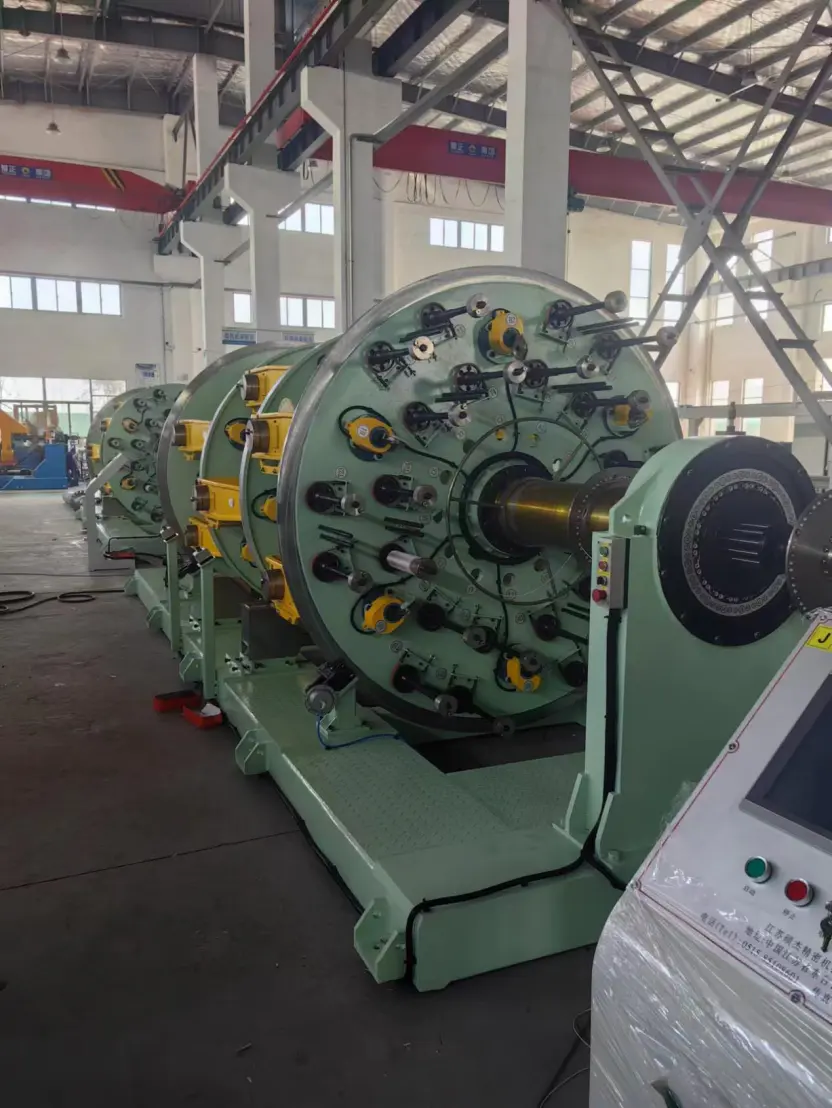

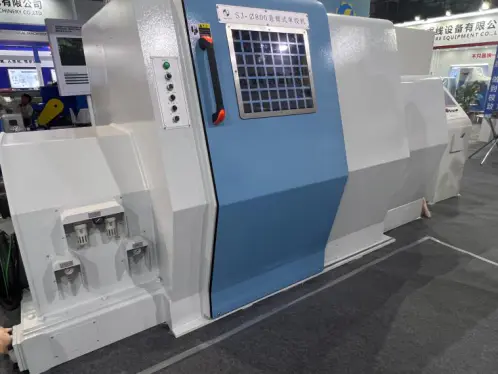

惑星状ストトランダーと剛体ケージおよび管状ストトランダーの比較

ケーブル メーカーが新しい生産ライン用の撚り装置を評価する場合、遊星型撚り機、リジッド ケージ型撚り機、および管状撚り機のいずれを選択するかは、製品の品質、生産速度、設備投資の間のトレードオフに関係します。 以下の表は、これら 3 つのマシン タイプを区別する主要なパフォーマンスとアプリケーション パラメータを直接比較したものです。

表に示すように、 遊星座礁機 は最速でも安価でもありませんが、最高品質の導体を提供します。地下または水中に 40 年間敷設され、大規模な土木工事がなければ交換できないケーブルの場合、遊星撚線による追加の初期費用は、単一の絶縁欠陥による生涯コストに比べれば取るに足らないものです。

主要な技術仕様と運用上の考慮事項

遊星撚り機の性能範囲は、ボビン容量、ローター数、最大回転速度、撚り長さ制御システムの精度によって決まります。 電力ケーブル導体の製造用に設計された典型的な中型遊星ストランドには、次の特徴があります。

• ボビン直径: ペイオフボビンのフランジ径は 400 mm ～ 630 mm で、最大ワイヤ容量は 500キログラム ボビンあたりの銅またはアルミニウムの量。大きな導体の撚り線の場合、ラインに 6 個または 12 個のローターが組み込まれ、それぞれが複数のボビンを搭載することがあります。
• 線径範囲: この機械は、約 0.5mm～5.0mm 直径の範囲はローラー ガイドとテンショナーの設定によって異なります。
• 層の長さの制御: 最新のサーボ駆動 遊星座礁機s 最小 30 mm から 500 mm 以上までのレイ長を実現し、HMI タッチスクリーンを通じて調整できます。巻き取り長さは巻き取りキャプスタンと電子的に同期され、巻き取りリールがいっぱいになって有効直径が変化しても一定の比率を維持します。
• ねじり前および成形後: 圧縮された導体の場合、機械には、入ってくるワイヤにわずかな塑性変形を加える前撚りヘッドと、撚り線を最終的な円形またはセグメント形状に圧縮する後成形ダイまたはローラーが装備されている場合があります。 IWMA年次会議で発表された技術論文によると、成形後の力の適用は、 2～4キロニュートン フィルファクターをさらに 3% 増加させることができます。

遊星座礁マシンに関するよくある質問

惑星座礁とバンチ座礁の違いは何ですか?

束撚りでは、個々のストランドの位置を制御せずに、単一の回転する弓またはケージ内ですべてのワイヤを一緒に撚り合わせます。その結果、ランダムな撚り線とかなりのワイヤ歪みが生じます。あ 遊星座礁機 一方、すべてのワイヤの位置、張力、ねじれを正確に制御し、内部ねじれがゼロの高度に秩序化された同心円状の撚りを生成します。束撚りは低コストのフレキシブル導体に使用され、遊星撚りは信頼性の高い電源およびデータ ケーブルに使用されます。

遊星撚線機は圧縮された導体を製造できますか?

はい、多くの場合、それが好まれる方法です。ワイヤーはすでにねじれゼロの完全な同心形状に配置されているため、成形されたダイまたはローラーの圧力下でより均一に圧縮されます。あ 遊星座礁機 圧縮ヘッドを装着すると、滑らかでギャップのない表面を維持しながら導体の直径を 8% ～ 12% 縮小でき、その後の押出ステップで必要な絶縁材とシールド材の量を大幅に削減できます。

遊星撚り機ではどのような材料を処理できますか?

この機械は、なまし銅、硬伸銅、アルミニウム、アルミニウム合金、亜鉛メッキ鋼線、ステンレス鋼などの鉄線と非鉄線の両方を処理できるように設計されています。材料の選択は最終用途に応じて異なります。架空導体 (ACSR) やワイヤ ロープには、導電性を考慮して銅とアルミニウムが、機械的強度を考慮して鋼が使用されます。重要な要件は、すべてのボビンにわたって均一な張力を維持するために、ワイヤーが一貫した直径と伸び特性を備えている必要があることです。

遊星撚り機で正確な張力を維持するにはどうすればよいですか?

各ボビン クレードルには、調整可能な機械式摩擦ブレーキまたはアクティブ電磁テンショナーが装備されています。張力は通常、次の値に設定されます。 1 ニュートンと 10 ニュートン 、ワイヤの直径と降伏強度に応じて異なります。張力が低すぎるとワイヤが緩み、導体の幾何学的安定性が低下します。高すぎると、ワイヤーが細くなったり、破損したりする可能性があります。ボビン間の不均一な張力が撚り長さの不規則性の主な原因となるため、製品の品質を維持するには、手持ち式張力計を使用した張力システムの定期的な校正が不可欠です。

信頼性の高い大容量の電力伝送とデータ通信の需要が高まる中、 遊星座礁機 は依然として先進的なケーブル製造の基礎となっています。ねじれのない、幾何学的に完璧な導体を提供するその能力は、より高速ではあるが精度の低い撚り方法では匹敵するものではありません。電線およびケーブルの製造業者は、惑星技術に投資することで、電力網、洋上風力発電所、通信ネットワークを接続する重要な導体が、最も厳しい条件下でも数十年にわたり安全かつ効率的に機能することを保証します。
